天体画像処理ソフト ステライメージ8

セルフフラット補正

デジタルカメラによる天体写真撮影の技術は、この10年ほどの間に大きく進化を遂げました。デジタルカメラの高感度化などの機材の性能アップだけでなく、画像処理テクニックの向上もこれを後押ししています。これによって光害地であっても美しい天体写真を簡単に撮影できるようになりました。

光害地での撮影では、バックグラウンドの明るさのムラの除去がうまくいかないという問題があります。これを補正する手段として、「フラットフレーム」を撮影してフラット補正を行うという技法が一般的ですが、ここでは、天体画像から作成したフラットフレームを用いる「セルフフラット補正」の方法を解説します。

都会地での撮影は光ムラが大敵

右の画像は、東京の渋谷で撮影したM27(こぎつね座のあれい状星雲)です。8cm屈折望遠鏡を使って、ISO 500、30秒露出で300枚撮影し、コンポジット合成したものです。

この画像では、背景に赤みがかったムラや、撮像チップ上のゴミなども写っています。

この画像をそのまま強調処理すると、下のように余計にムラが目立ってしまいます。

渋谷で撮影したM27

渋谷で撮影したM27

強調処理したムラのあるM27

強調処理するとムラが目立つ

光ムラの原因と対策

光害地で撮影した画像に発生する光ムラの原因には、以下のようなものがあります。

1. 迷光

望遠鏡のフードで除去しきれなかった光が鏡筒内に反射し、光のムラになります。

これを防ぐには、反射が起こりにくい素材で長いフードを作成し、望遠鏡に取り付けます。

レンズに映る建物

レンズに映る建物

長いフードをつけた望遠鏡

長いフードをつけた望遠鏡

2. 光学系の周辺減光など

バックグラウンドが明るい光害地での撮影では、どうしても光学系の周辺減光が目立ってしまいます。これを補正するには、天体画像処理ソフト「ステライメージ」の機能で周辺減光や傾斜カブリを補正します。

ステライメージでの「周辺減光/カブリ補正」

ステライメージでの「周辺減光/カブリ補正」

ステライメージによる処理で補正しきれない場合には、フラットフレームを撮影してフラット補正を行います。この場合は、イメージセンサ上のゴミの影や感度ムラも補正できるという利点もあります。そのため、この方法は都会地での撮影に限らず、空の暗いところでも有効です。

フラットフレームの撮影には、主に次の2つの方法があります。

  • 発光板を使う
    EL発光版のように自発光するものを望遠鏡の前にかざして撮影します。
  • スカイフラット
    半透明のフィルターを使って、空に向けて撮影します。

いずれの場合も撮影感度は本撮影と同じにして、露出時間で画像の明るさを調整します。また、露出時間をあわせたダークフレームも撮影しておき、フラット画像に対してダーク補正も行います。できれば複数枚撮影して、コンポジット合成をすることでノイズの影響を少なくします。

なおフラット補正は、コンポジット前のすべての画像それぞれに対して行う必要があります。

フラットフレーム撮影の詳細はFAQ「フラットフレームの撮影方法は?」もご参照ください。

発光板

発光板を使ったフラット撮影

3. 上空のチリや霞など

上空にあるチリや霞などが地上の明かりを反射して、ムラになっている場合があります。 これを補正するには、本撮影と同じ状況で半透明のフィルターを使って撮影を行い、明るさのムラだけが記録されたフラットフレームを得ます。

本撮影とフラットフレームは時間を空けずに撮影する必要がありますが、地上の光源がたくさんあって変化が大きい都会地などでは、上空の明るさのムラが本撮影時とは違ってしまうので、フラット補正がうまくいきません。

この問題は撮影後に補正することが難しく、湿気が少ない透明度の良い夜に撮影する必要があるなど天候頼みになってしまいます。

スカイフラット

半透明のフィルターを使って、空に向けて撮影する「スカイフラット」

■ フラット撮影不要!「ステライメージ」でセルフフラット補正

「セルフフラット」は、撮影画像そのものから撮影ムラの情報を引き出してフラットフレームを作成し、このフラットフレームでフラット補正をするというテクニックです。空の状態からくるムラやチップ上のゴミなども補正可能で、フラット画像を撮影していない過去の画像も補正できるのがポイントです。

ここでは、ステライメージ8を使ってセルフフラット処理を行う手順を解説します。

STEP0 セルフフラットの手順概要

コンポジット済みの画像からフラットフレームを作成し、コンポジット済みの画像に対してフラット補正処理を行います。

STEP1 用意する画像

まずコンポジットのみを行い、強調処理などをする前の画像を用意します。

STEP2 星を消す

元画像をコピーして、「フィルター」→「スターシャープ」で星を消します。

  • 星像の大きさ:0.8
  • しきい値:1%
  • 半径:5ピクセル
  • 「星の芯を残す」:OFF

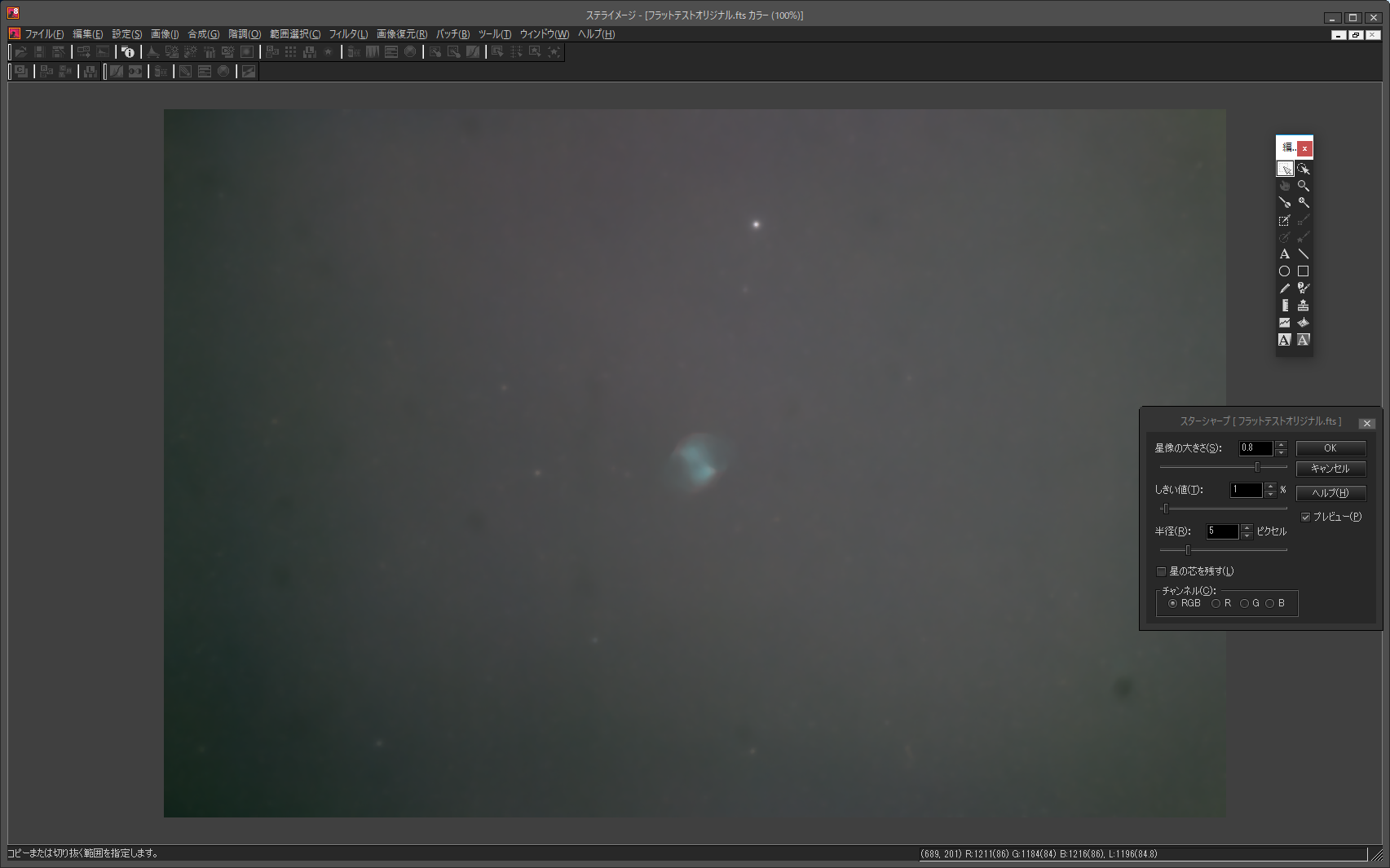

「スターシャープ」で星を消す

「スターシャープ」で星を消す

1回で星が消えない場合は、同じ処理を2〜3回繰り返します。ほとんどの星がなくなって星雲と背景ムラだけになれば、多少は星が残っていても大丈夫です。

「スターシャープ」処理を繰り返す

「スターシャープ」処理を繰り返す

STEP3 星雲部分を白く飛ばす

星雲付近のピクセル情報を読み取るため、編集バーから「ピクセル情報」を選択します。次に「階調」メニューから「レベル調整」ダイアログを表示した状態で、画像の星雲の外側にカーソルを合わせます。ここで、ヒストグラム上に現れる緑色の縦線の位置を覚えておきます。

ピクセル情報を読み取る

ピクセル情報を読み取る

次に、さきほどの緑色の縦線の位置までハイライトカーソル(白い▲マーク)を動かします。星雲は完全に白く飛んだ状態になりますが、背景のムラや、ゴミなどは見えている状態になります。

ハイライトカーソルを動かす

ハイライトカーソルを動かして白く飛んだ状態にする。

ここで、「階調」メニューから「レベル範囲外切り詰め」を実行します。これで、白く飛んだ部分の情報を切り捨てて、同レベルの白とします。

作成したセルフフラットフレームをFITS形式で保存します。保存設定は下記の通りにします。

  • データ形式:実数
  • ビット数:32ビット
「レベル範囲外切り詰め」を実行

「レベル範囲外切り詰め」を実行

STEP4 フラット補正

STEP3で作った画像をフラットフレームとして使い、STEP1の段階の画像に対してフラット補正を行います。

もしフラット補正後に星雲のすそのあたりが消えてしまうようであれば、STEP3に戻り、レベル調整のハイライトを前回より少しシャドウ側に寄せて「レベル範囲外切り詰め」を行います。

フラット補正がうまくいくと、明るさや色のムラ、ゴミなどがきれいに消えます。

フラット補正前

フラット補正前

フラット補正後

フラット補正後

STEP4 フラット補正後の最終調整

以上で「セルフフラット補正」ができました。この後は、多少強めの画像処理を行ってもきれいに仕上げることができます。

フラット補正前

元の画像

フラット補正後

フラット補正処理後

最終調整後

最終調整を施してできあがり
