ステラTips
ステラナビゲータ6を使って

馬頭星雲を表示しよう

使う機能：「天体」→「星雲・星団」→「等級限定」

はじめに

このTipsではステラナビゲータ Ver.6で馬頭星雲を表示する方法を説明します。

1.手順

馬頭星雲はオリオン座にある散光星雲 IC434の東側に浮かび上がる、馬の首の形にそっくりの暗黒星雲です。では、馬頭星雲を星図上に表示するためには、どうしたらいいのでしょうか？

Link:【拡大図】[星雲・星団]ダイアログ

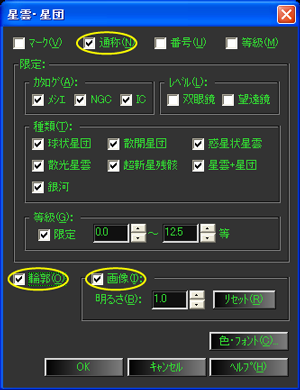

(fig1) [星雲・星団]ダイアログ

Link:【拡大図】オリオン座付近の星図
(fig2) [彗星]オリオン座付近の星図

Link:【拡大図】馬頭星雲が表示された星図
(fig4) 馬頭星雲が表示された星図

  1. ステラナビゲータを起動します。

  2. [編集]メニューの[初期化]を実行します。

  3. 星図上の表示をわかりやすくするために ■（星座線）■（星座名）ボタンをクリックして星座線と星座名を表示させます。 ■（範囲選択）で、表示範囲を60度に設定します。

  4. [天体]メニューの[星雲・星団]をクリックすると、ダイアログ(fig1)が表示されます。

  5. 星図に星雲・星団の名前を表示するため[通称]にチェックを入れます。また、[輪郭][画像]にもチェックを入れます。とりあえずこれで[OK]をクリックしてみましょう。

    6. 　 　

  6. オリオン座近辺の星図を表示するため、 ■（検索ツールバー）に「オリオン」または「orion」と入力して検索ボタンを押すと、(fig2)の星図が表示されます。

    7. しかしオリオン座付近の星図(fig2)を見ても、馬頭星雲は表示されていません。なぜでしょう？

    これは [星雲・星団]のダイアログの中の[等級限定]にチェックが入っているため、暗黒星雲である馬頭星雲が除外されているためです。

  7. 再度[天体]メニューの[星雲・星団]のダイアログを開き、[等級限定]のチェックを外します。

    Link:【拡大図】[等級限定]
    (fig3)[等級限定]

  8. これで星図上に馬頭星雲が表示されました(fig4)。

2.参考

すべてのNGC、IC天体を表示する場合も、[等級限定]の設定を解除してください。
